产品介绍



YMA-A型避雷器在线监测系统，是针对电力系统无人值守智能变电站及户外线路避雷器及绝缘子监测而研发的新一代智能高科技产品。主要用于对氧化锌避雷器实施状态监测及诊断，监测运行中避雷器的泄漏电流（包括全电流，阻性电流，3、5次电流谐波分量等），过流（雷击）次数等参数，并以无线方式实时的将监测数据发送到主控单元，主控单元也可以主动查询各个避雷器运行状态。



功能特点

  • 抗干扰处理：软硬件设计上分别采用了多种有效的抗干扰处理，能够满足在变电站中和户外强电磁场干扰环境下正常使用的要求，使系统采样及通讯正常运行。
  • 隔离式电流采集：系统对避雷器的电流及电压相位的采集采用完全隔离的测量方式，有效的保障了人身和设备的安全。
  • 独特式相位采集：若现场不能提供PT信号，设备采用其它方法获得电压相位信号，精确计算电流、电压相位差。
  • 数据分析：采用绝对值分析、趋势分析两种手段，全面的解析避雷器的运行状态。
  • 系统自检功能：用心跳式自检功能，设定每隔30秒通信中继管理单元会发出一条指令，测试采集单元是否正常运行中。
  • 无源无线安装：可避免铺设电缆等的繁琐，不需要苛刻的现场安装条件，省去了人力物力的麻烦。
  • 低功耗处理：采用先进的微处理低功耗技术，设备使用寿命长。
  • 多样通讯模式：采用GSM/GPRS通讯方式，配合电力系统通讯规约，向监控中心提供远程通信接口，实现网络化管理，也可根据客户要求选择有线传输方式。
  • 带电安装拆卸：采用卡扣式安装方式，无需对现有运行设备做任何改造，不影响现有设备的运行状态，对设备没有任何影响，安装拆卸简单、方便。

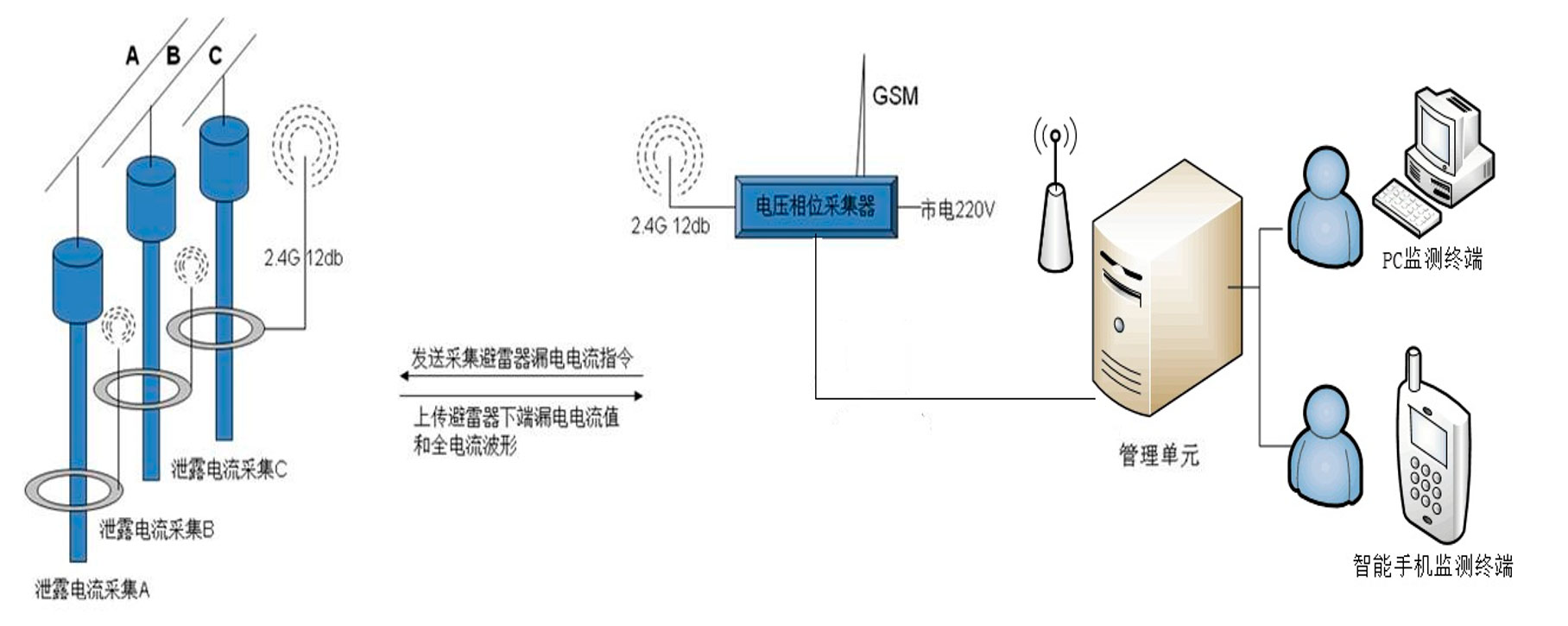

  • 多种后台显示：针对不同的客户需求，本系统采用多种后台管理模式，即客户端形式、网页版形式及手机APP形式。

    •

    技术参数

    电压等级： 避雷器全电流：10uA～50mA；小于20KA 雷电过电流峰值监测；
    测量精度： ±5%+5uA；
    监测项目： 雷击次数、全电流、阻性电流、容性电流、谐波分析及雷电过电流；
    工作环境： -45℃～+75℃；
    通信方式： 包括可选择2.4G 无线通讯、GPRS/GSM、RS485、TCP/IP、104 规约及IEC61850 方式，符合电力系统通讯规约。



    数据采集系统介绍

  • 安全、无害、可靠的传感器安装方式，任何情况下均不影响避雷器的运行安全，且全部组件均可带电现场安装
  • 可采用全无线现场设计方案，现场安装无需敷设电缆，现场工程施工简单安全高效
  • 现场只需提供 1 路PT 同步信号，如现场无法提供PT 信号，可使用场内二次电源替代PT 信号，测量误差可进行在线修正
  • 可完整反映避雷器运行状态，检测参数完整，检测精度高，报警可设置两级预警阈值
  • 可在计数现场避雷器雷击次数的同时，也能记录雷电过电流，较好地反映雷击次数及非雷击避雷器动作次数
  • 系统在后台运行监测的同时，可通过值班人员手机APP 进行现场监测数据查看及运行参数的修改设置

    •

    系统组成

    采集单元

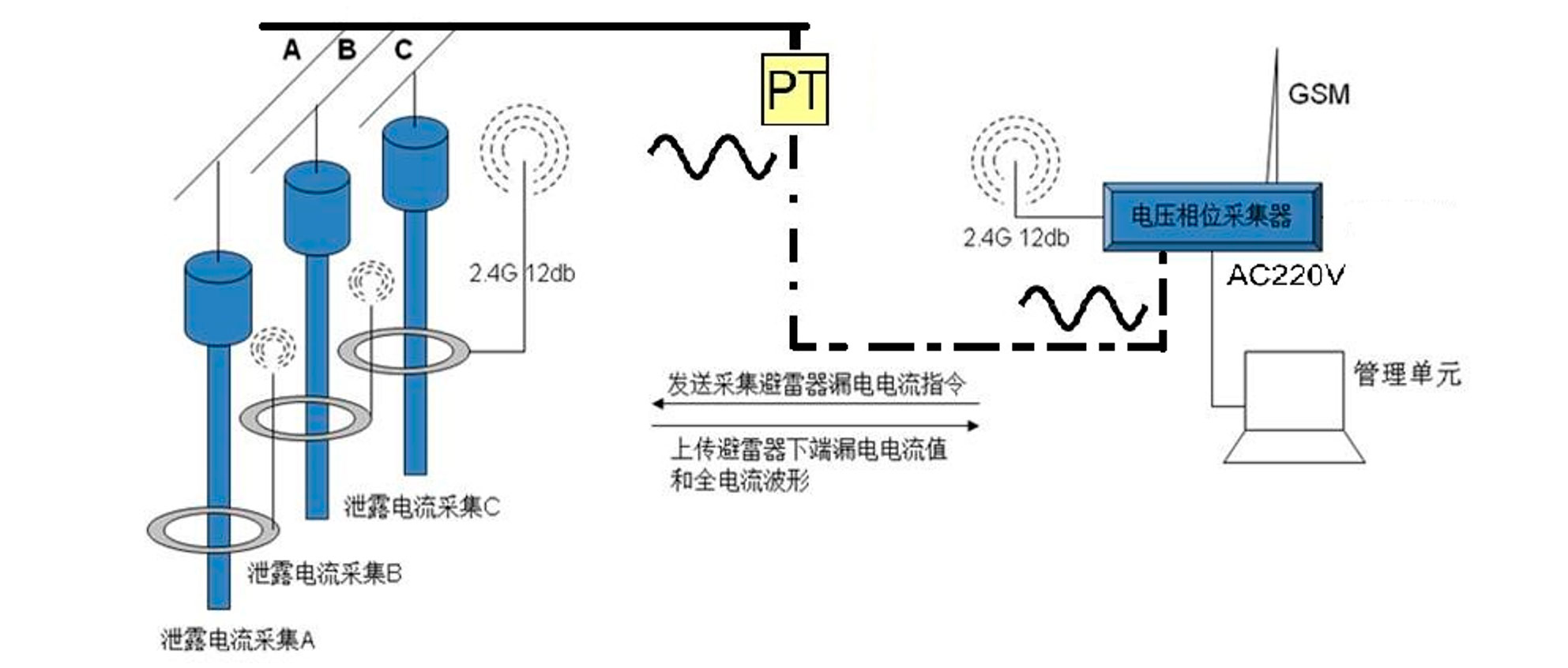

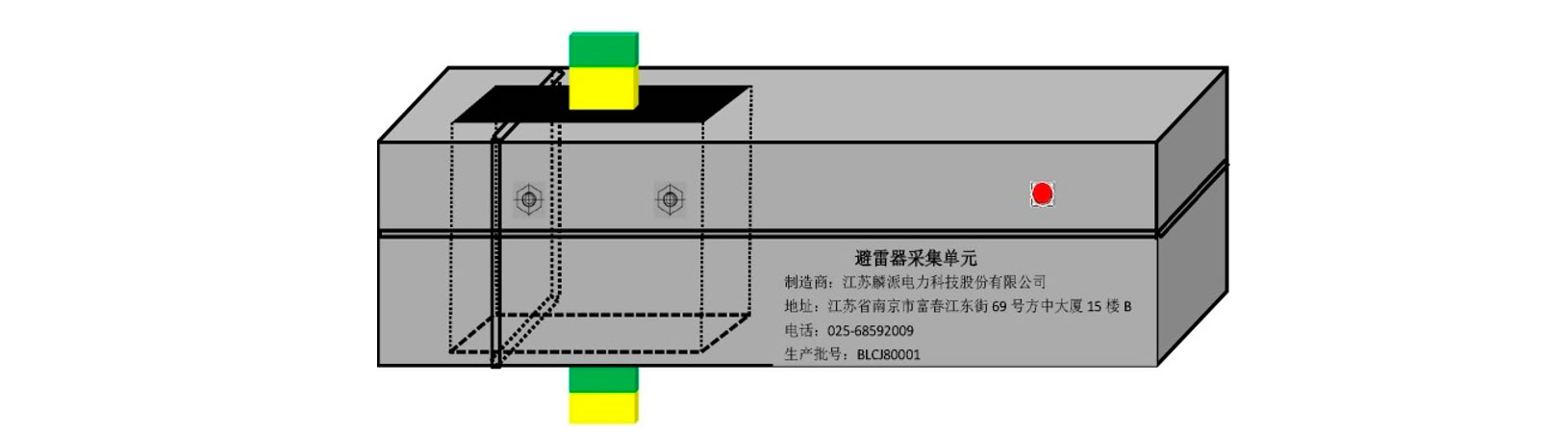

    避雷器泄露电流采集模块：A/B/C相三个同步采集泄露电流的大小和相位信息模块，同时记录雷击次数。并通过自身的通讯装置将采集的信息上传至通信中继管理单元。

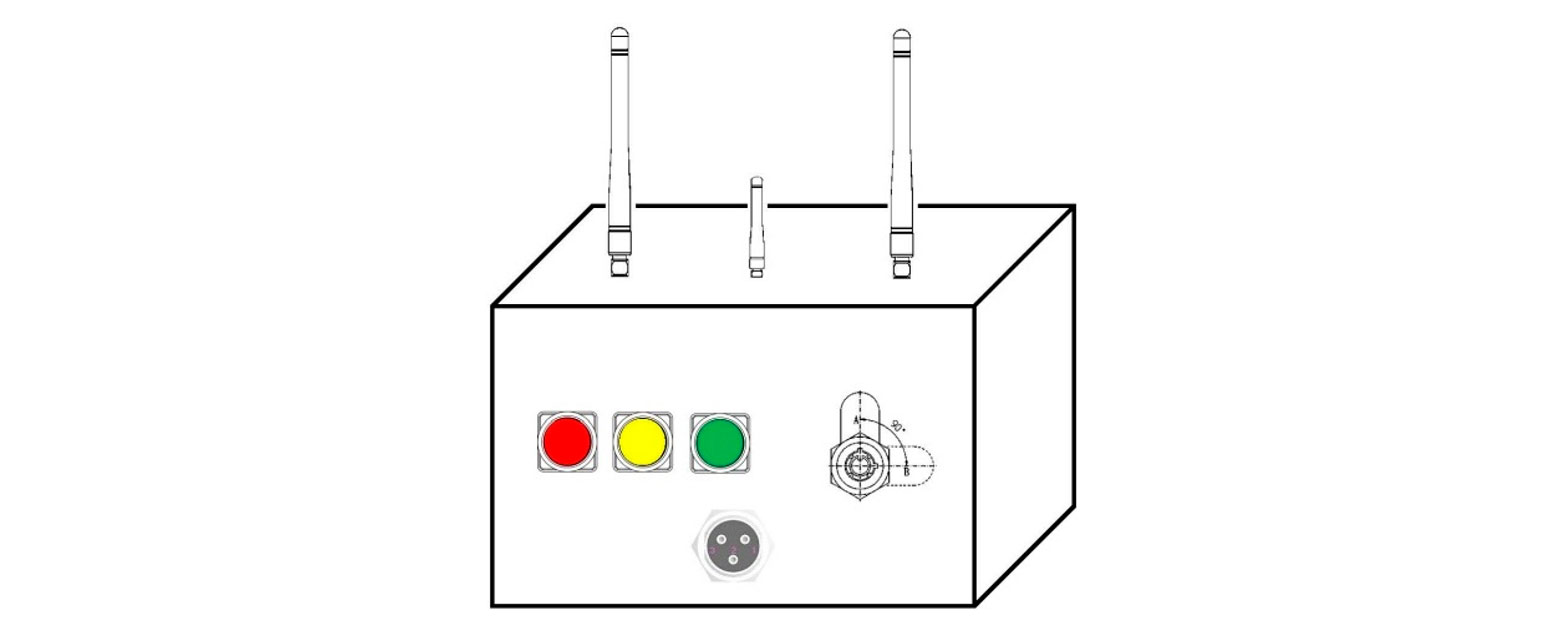

    通信中继管理单元
    通信中继管理单元包括采集器与主控单元之间的通讯及相位采集功能，负责采集三相避雷器对应相电压相位，相位采集有PT方式和低压电侧采集方式。采集电压相位的同时召唤采集器采集A/B/C三相的泄漏电流大小及相位、雷击次数，并做阻性电流大小的计算，通过GPRS的方式（也可根据客户要求采用有线的传输方式）送到远端后台监控系统。数据处理单元最多可支持挂接255组泄漏电流采集单元。

    主控单元
    主控单元分为两个子系统：第一个为信号采集监控系统，由避雷器泄露电流采集器、通讯模块和电压相位采集器、主机单元构成，其主要负责数据采集、测量和计算以及数据传输；第二个为GIS系统，负责完成避雷器在线监测分析软件处理、数据的分析、比较和判断，并可以地图等直观方式显示检测设备的地理信息。同时内置的避雷器在线监测分析软件采用绝对值分析和趋势分析原理，能对所测数据进行分析、比较，从而对避雷器的绝缘老化状态作出判断。



    适用对象

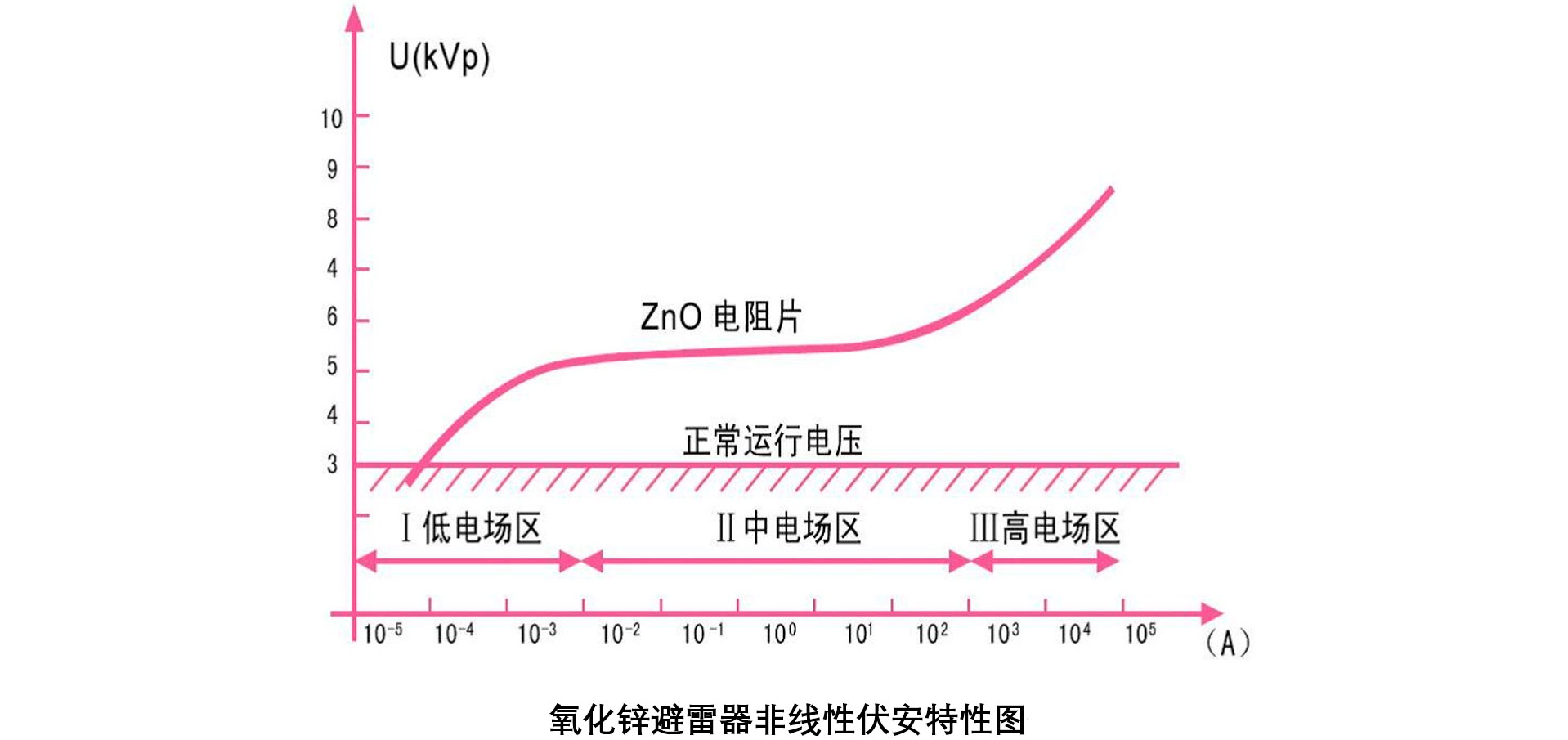

    氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。氧化锌避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

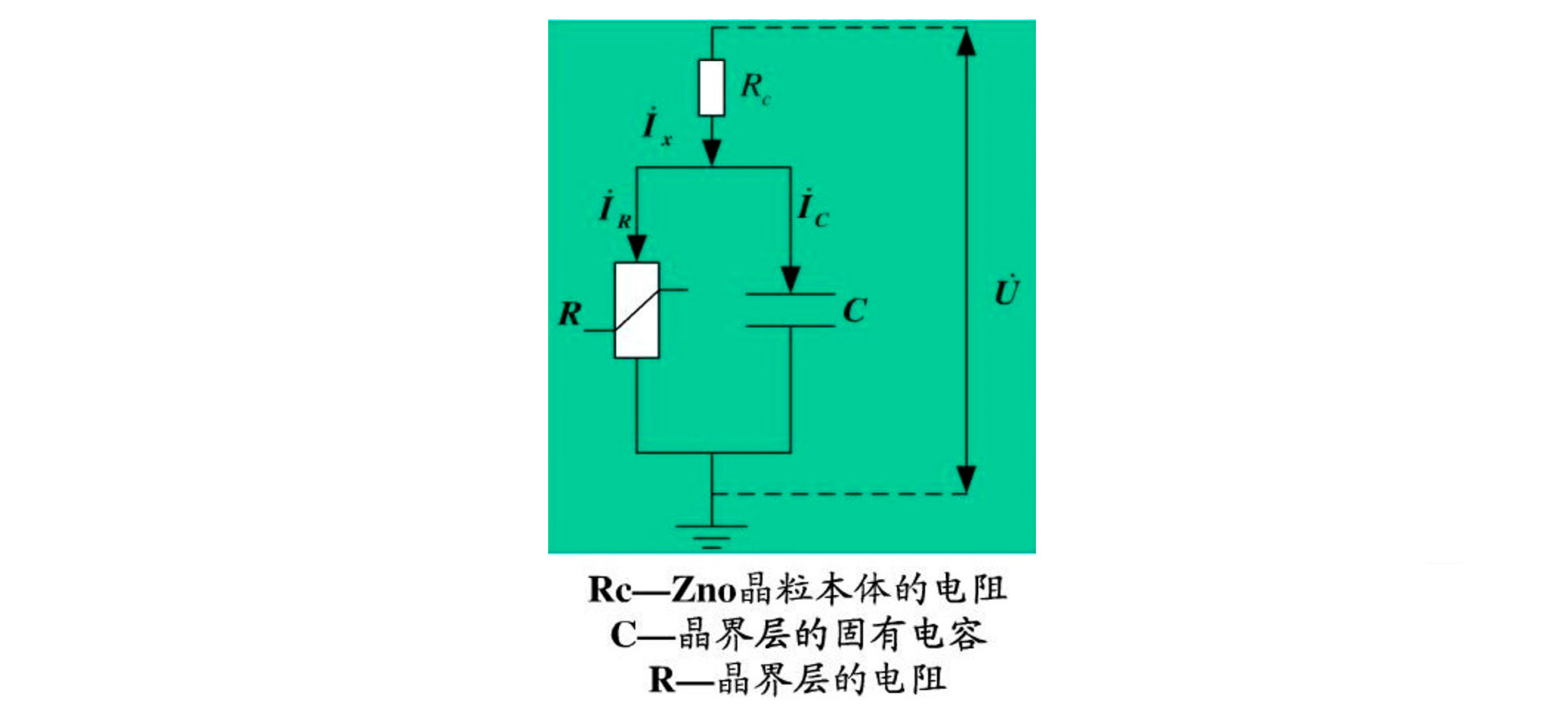

    氧化锌避雷器的泄漏电流可以被分为两部分：容性部分和阻性部分，正常情况下阻性电流在全电流的分量比较小，所以阻性电流的增加，对全电流的增加很小，全电流的监测对阻性电流的变化不是很灵敏。为了监测阀片的非线性电阻特性最好的办法是直接监测阻性电流。避雷器在线监测系统可以监测氧化锌避雷器全电流、阻性电流、雷击次数和谐波等运行参数，并向后台发送检测数据，达到远程监测的目的。
