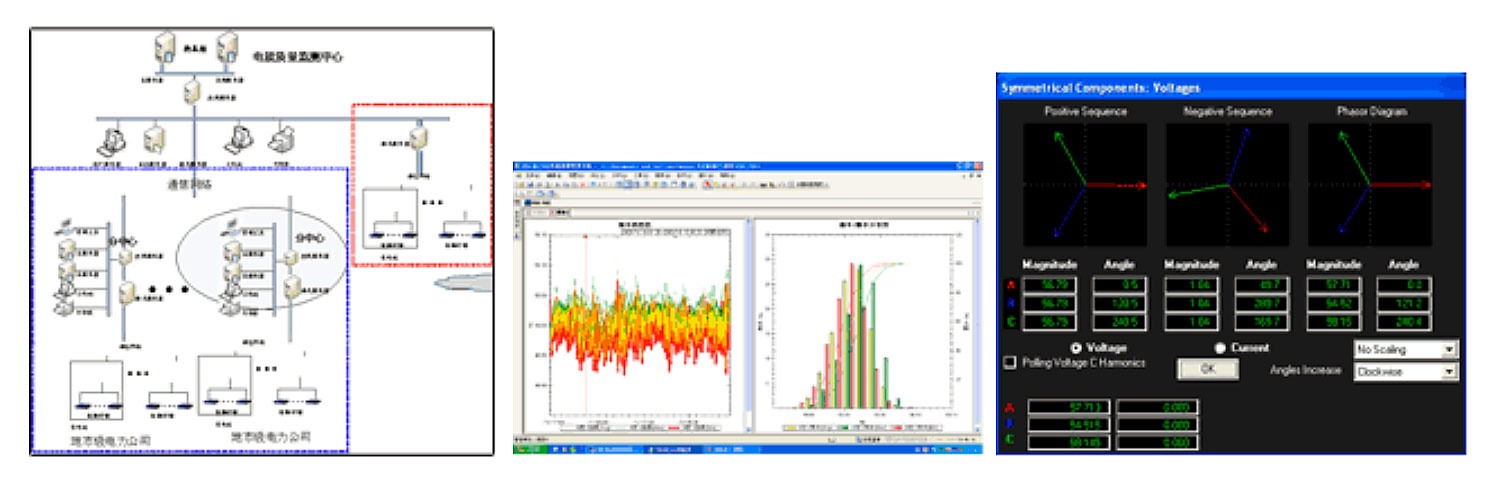

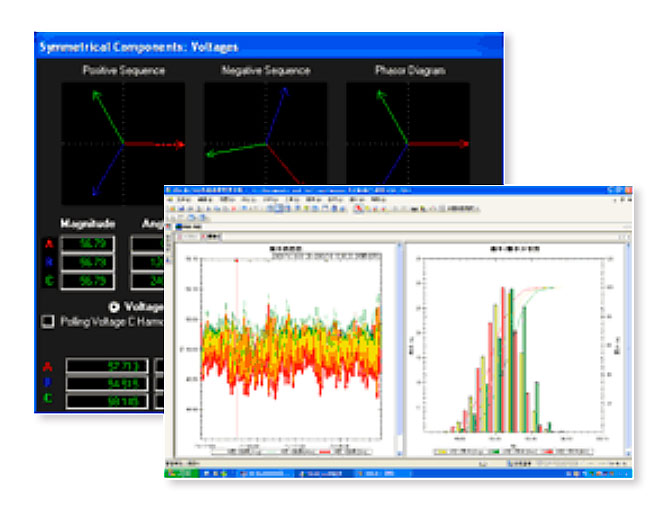

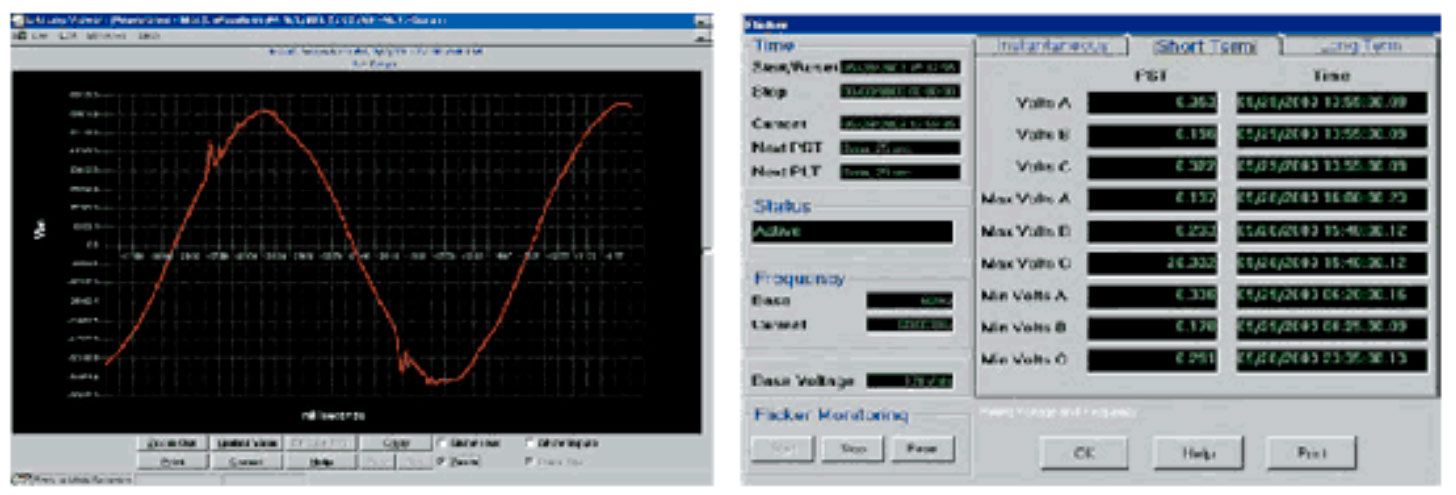

YPQ-MS3000电能质量综合管理系统

满足并超过行业标准的电能质量监测管理分析软件系统平台

系统简介

---

YPQ-MS3000电能质量管理软件以国家有关电能质量的六项标准为基础，是一套功能丰富、满足并超过行业标准的电能质量管理软件，可为各种供电系统及企业用电场所提供全部指标的电能质量分析和管理方案。同时，可根据用户的需求进行功能、操作界面、扩展等内容进行定向开发和改进。

IEC61850标准通讯规约

三级分布式（兼容二级）管理系统

提供“软转换”接口，兼容现有终端设备；

系统功能

---

多阶电能质量指标的监测和分析；

基于工业以太网的SCADA系统数据；

电能质量监测和电能损耗管理；

灵活的扩展功能；

人工智能分析报告功能，快速诊断故障，提供详细报告和解决方案。

系统特点

---

满足IEEE1159标准规定的数据交换格式和IEC61850标准通讯规约；

数据结构和分析方法以 ANSI/IEEE C37.111和IEEE 1159 标准为基础；

可接入任何符合IEC 61850标准的硬件；并为不符合IEC 61850标准的硬件提供了“软转换”接口；

可导入其它外部硬件输出的电能质量数据，并集成到系统数据库；

提供客户端和Web端分析方式，以及输出报告和报表；

支持用户自定义报告和报表；

提供详尽、简单易用的图形化操作界面和自定义分析视图；

支持多线路、多站点对比分析，以及历史同期对比；

采用ODBC的开放性和互连性在不同的数据库之间实现自动转换和搬迁，满足系统升级要求。

应用领域

---

电力系统高低压变电站，用于实时监测电力系统的运行状况和可靠性分析；

企业变电站和重要负荷，用于电能损耗和终端设备用电的安全管理以及事故分析；

全部A类负荷的的用户，用于分析暂态、瞬态及电压骤降等事件对系统设备的影响；

工业用户以及冶炼企业，用于节能降损、需量控制和功率因数控制及电能质量治理；

航空航天以及军工系统，用于任务前的用电隐患排查和电力供应的安全保障；

其它对供电系统及供电质量有特殊要求的的单位。

主要功能

---

数据采集存储功能

实时监控功能

远程控制功能

灵活组网功能

数据压缩、断点续传和多模式通讯功能

运行监视和异常报警功能

电能质量事件记录、录波功能

数据处理分析功能

用户自定义分析功能

三相不平衡功能

通信规约标准化功能

数据格式标准化功能

B/S和C/S方式数据分析查询功能

系统统一对时功能

系统扩展功能

系统维护功能

短信、邮件中心功能：

WEB功能

人工智能分析功能

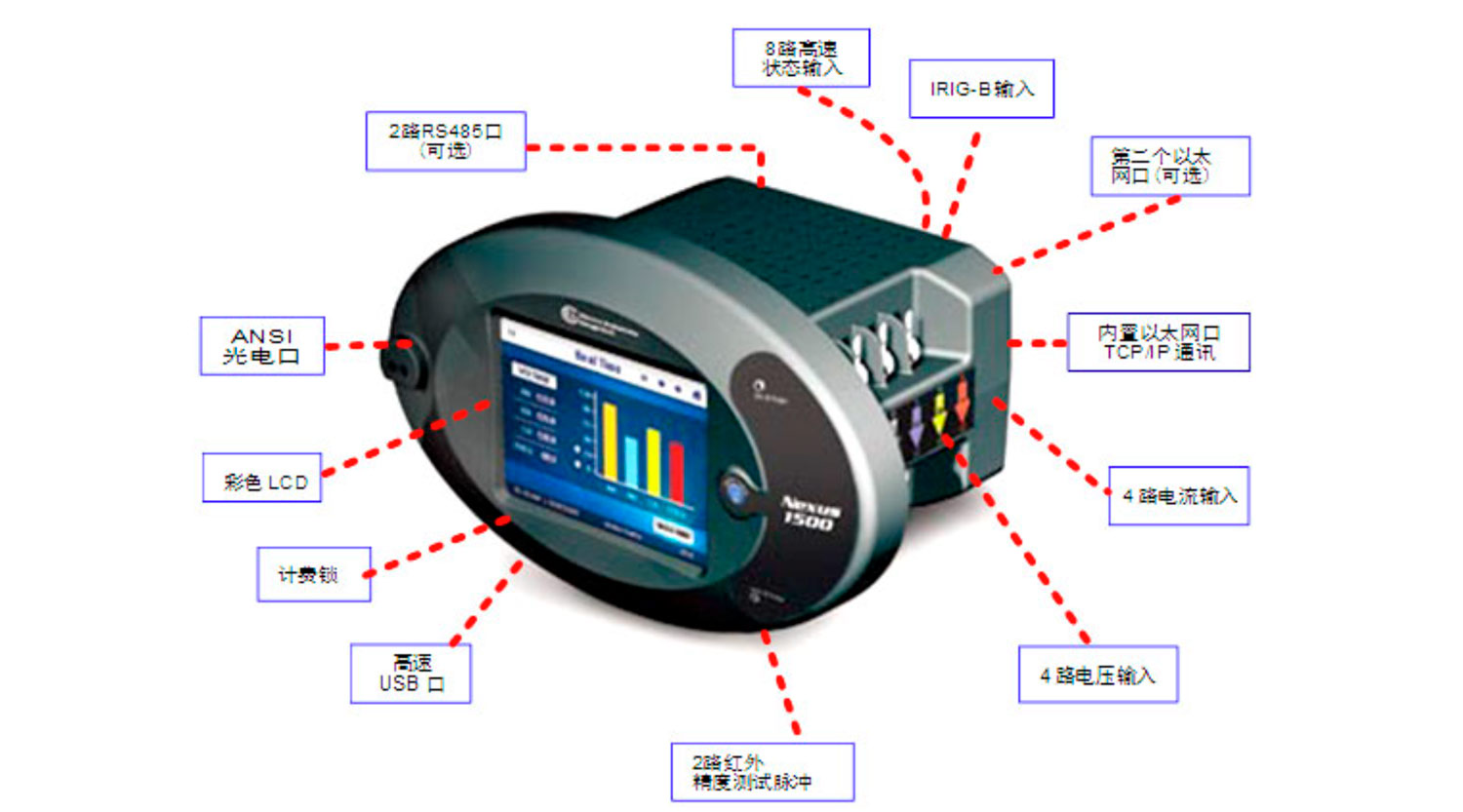

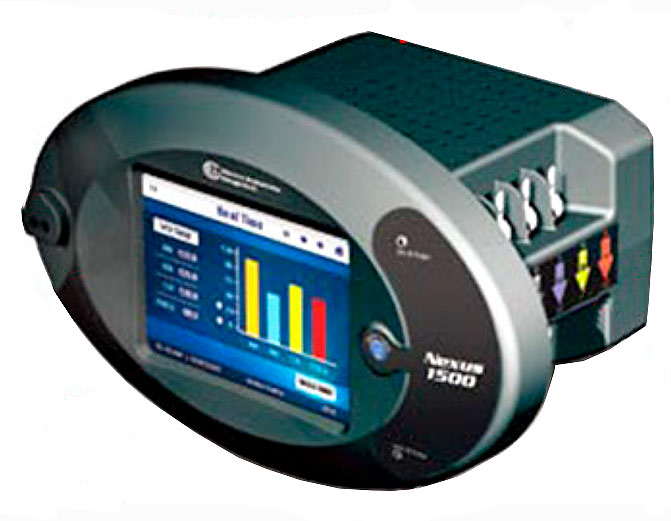

PQ-Nexus1500电能质量在线监测仪

产品简介

---

PQ-Nexus®1500是美国GE控制公司EIG公司推出的电能质量监测和电量损耗管理仪表，可以提供电网中任意测量点的负荷及电能质量的完整情况，便于用户管理电力。

IEC61850标准通讯规约

三级分布式（兼容二级）管理系统

提供“软转换”接口，兼容现有终端设备；

适于电力和工业用户的专门设计；

实时电能质量监测和分析，快速判断电能质量和供电可靠性；

监测和管理峰值需量；

同时配备100M以太网口、光纤口或串行口；

适于关键电网应用的优异的瞬态分析能力；

也可作为断路器或变压器监测的解决方案。

产品特点

---

计费级精度0.06%，满足2大国际标准；

自动校准和数字检测技术；

温度补偿、损耗补偿(线路和变压器)、CT和PT补偿功能；

四象限计量、复费率；

脉冲累计和积分、负荷累积；

10MHZ瞬态录波功能（事件分辨率可达20纳秒）；

8通道16A/D高速录波；

电压骤升、骤降和瞬态录波；

电流故障标记和分析；

可扩展的串行口(双路RS485口)；

Modbus, Modbus TCP, DNP 3.0 Level 2；

8个以太网节点同时连接；

可选的第二个以太网口；

256真彩色显示器；

数据加速下载技术，速度超过现有技术20倍；

超大容量的存储器（4G可扩展的工业CF卡）；

电能质量测量方法（符合国标61000-4-30）；

Accu-Measure™(精密测量)Auto-Calibrating™(自动校准)技术

---

EIG的Accu-Measure™和Auto-Calibrating™技术可以使现场安装的仪表达到并在整个温度和寿命范围内保持较高的精度，这是EIG所具备的，它由精密测量技术和内部电位基准组成。

Accu-Measure™技术的主要特点是：

8路独立的16位A/D转换器；

双重内部电位基准用于定期自动校准；

内部温度传感器监测仪表温度的偏差；

测量结果的重复性、一致性满足行业标准要求；

Accu-Calibrating技术的优点是：

测量精度不受温度变化影响；

仪表设置简便；

长期工作稳定性；

依靠精密的内部直流参考电位来保证精度；

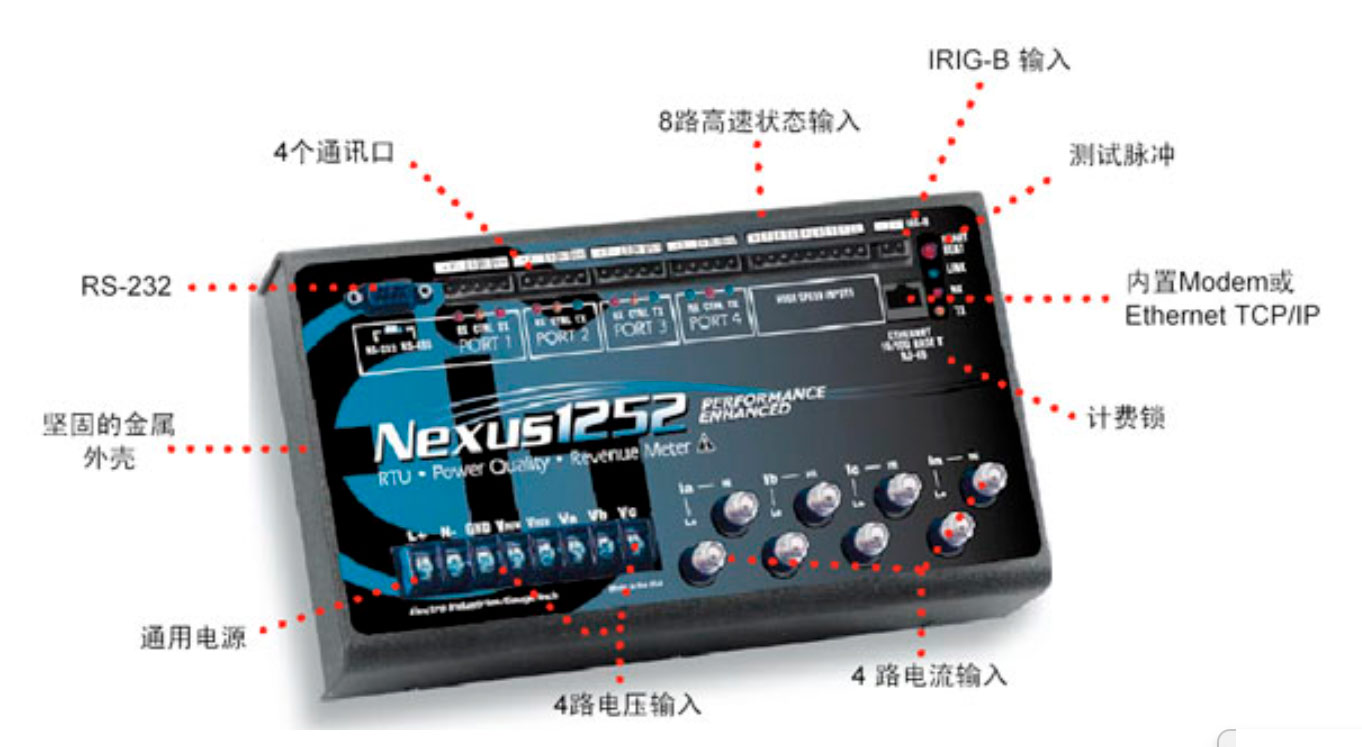

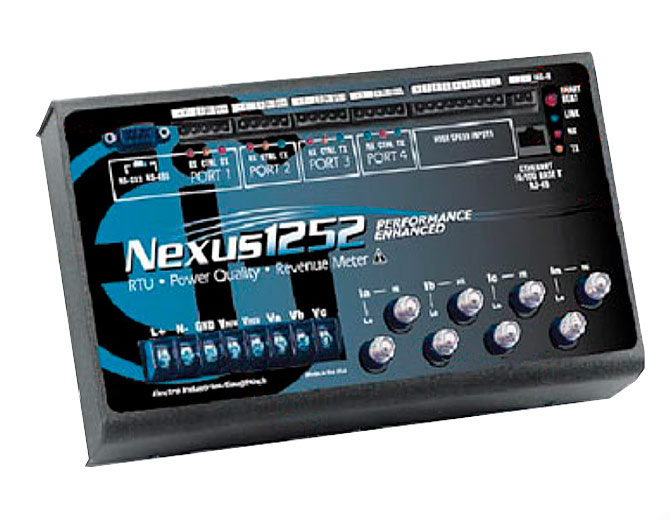

PQ-Nexus1252电能质量在线监测仪

产品简介

---

适用于电力和工业用户的技术设计规范和要求

Accu-Measure™(精密测量)Auto-Calibrating™(自动校准)技术

电能质量和电能计量监测和数据采集

双16位A/D转换器保证仪表具有较高的采样精度和分辨率

0.04%的能量计量精度，可计算电能损耗和统计用电状况

RTU带有I/O控制

内置10/100M以太网接口

测量255次的谐波。实时谐波分析可达128次

可计算出THD％和K系数

仪表能够以512点/周期的采样率记录任意事件

16位波形故障记录和间谐波分析及相量分析

EN50160 / IEC61000-4-30测量分析和报告

仪表可在线全部采集电能质量参数和数据

全Web解决方案——通过网络汇集测量数据

符合国家六项电能质量标准

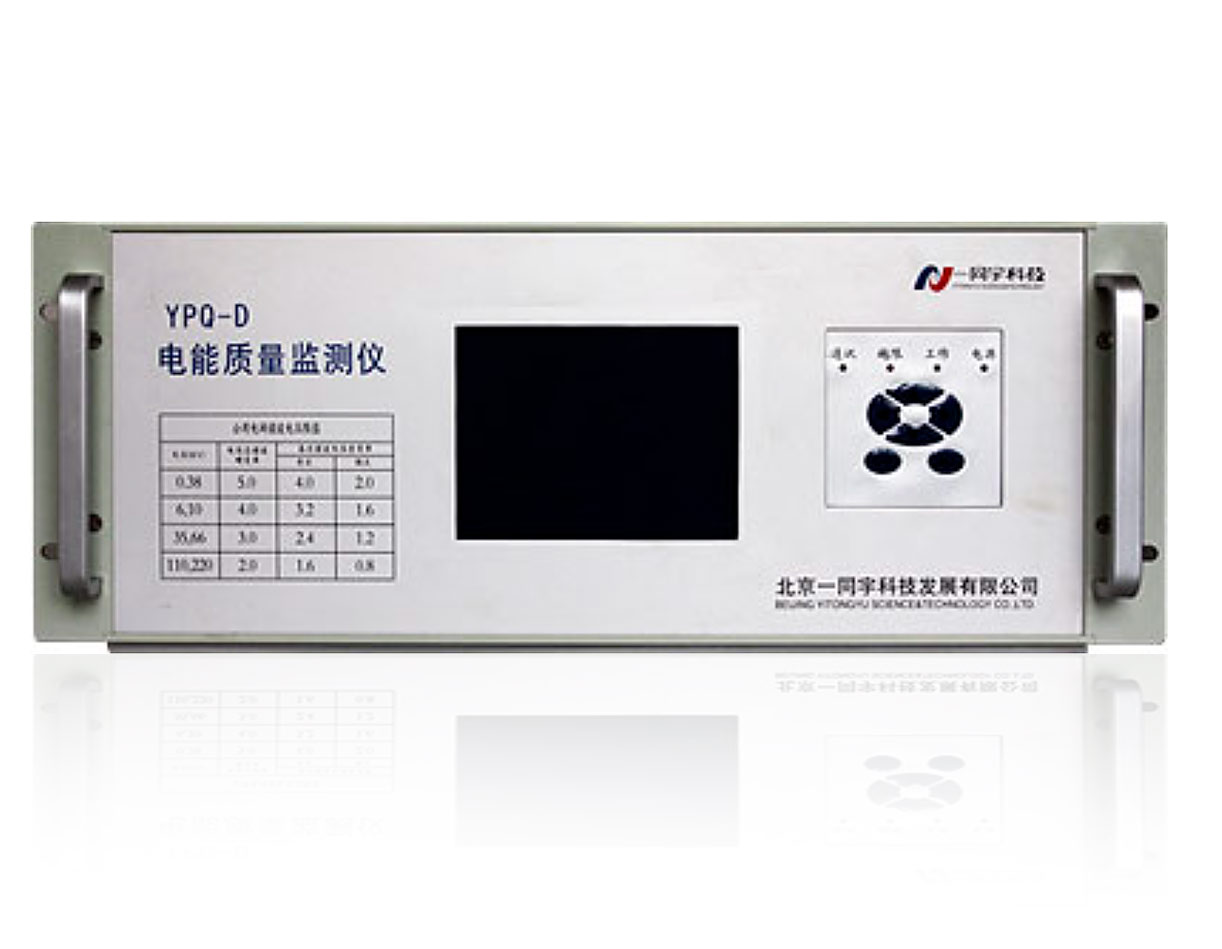

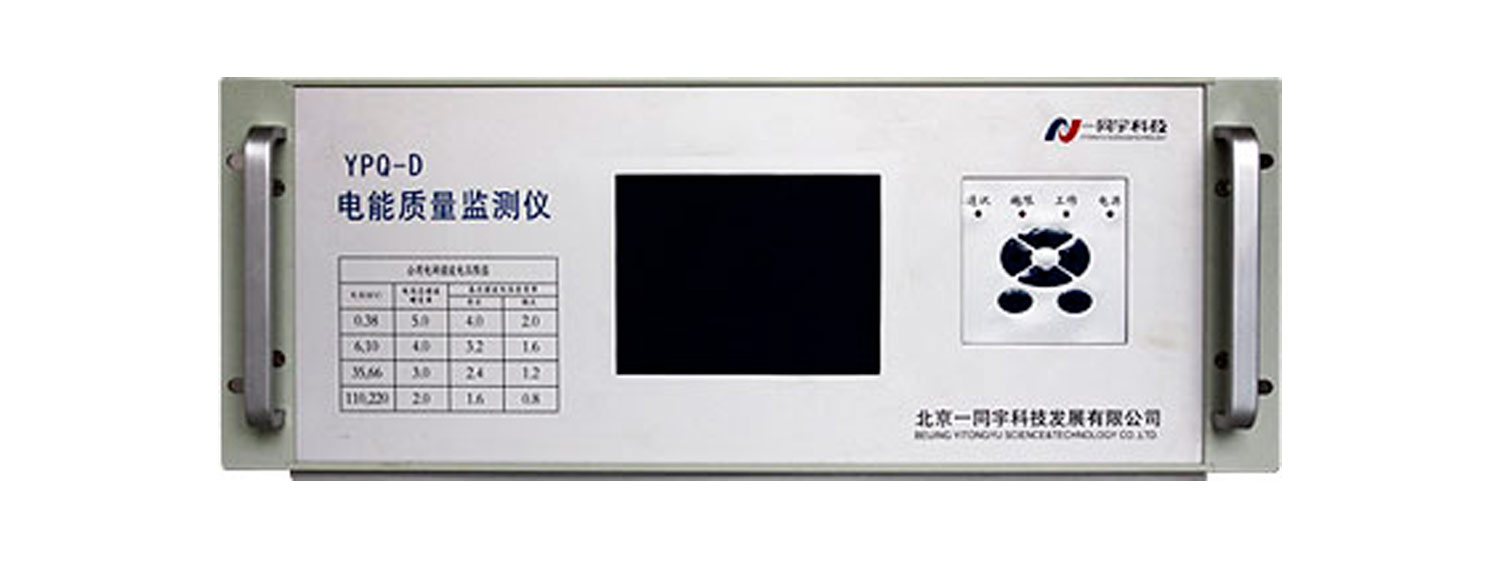

PQ-Nexus1252电能质量在线监测仪

产品概述

---

YPQ系列电能质量在线监测装置是我公司研制的新型数字式电能质量在线监测装置，按照国标要求采集电能质量的各项参数。具有长期在线工作和长期记录电能质量数据及与监测中心组网通信的特点。适用于各电压等级变电站、发电厂及大型电力用户的电能质量在线监测、实时了解当前电能质量状况。

技术特点

---

高速DSP数字信号处理和多路AD同步采技术，每周波采样512点

内置RS232/485、MODEM、Ethernet等标准通信接口

可区域电网和省网或联合电网中组建电能质量监测网络

内置WEB服务器，支持网页浏览

电能质量全参数的采集和记录

满足国家六项电能质量标准规范

可进行多回路监测

符合610000-4-30测试标准

主要功能

---

1.测量参数

三相电压、电流、频率，电压合格率

功率：有功功率、无功功率、视在功率、功率因数

电压不平衡度、电流不平衡度

谐波电压、谐波电流(至63/128次)，谐波相位、谐波功率、畸变率

电压波动和闪变

2. 主要功能：

测量三相电压、电流的各项电能质量数据。

谐波测量次数：1—63次。

电压、电流不平衡度测量、闪变、电压波动测量。

电压、电流有效值，功率，功率因数、电能，电压合格率，供电可靠性等指标测量和显示功能。

各项指标超限记录。

大屏显示各项指标，棒图和曲线显示方式，向量、数值方式显示电压和电流。

记录基波及各次谐波有效值、含有率、相角、功率、功率因数、闪变、不平衡度、频率、等电能质量数据。

远程数据传输、支持pqdif格式数据及下载。

技术指标

---

测量精度

频率测量：0.01Hz（50Hz）

电压测量：±0.2%

电流测量: ±0.2%

基波误差：≤±0.5%

谐波：国标A

电压不平衡度测量误差：≤0.2%

电流不平衡度测量误差：≤1%

信号转换精度：16 Bit

采样频率：512点/每周期

工作电源

220 Vac ±15%或220 Vdc +10%～-15%
